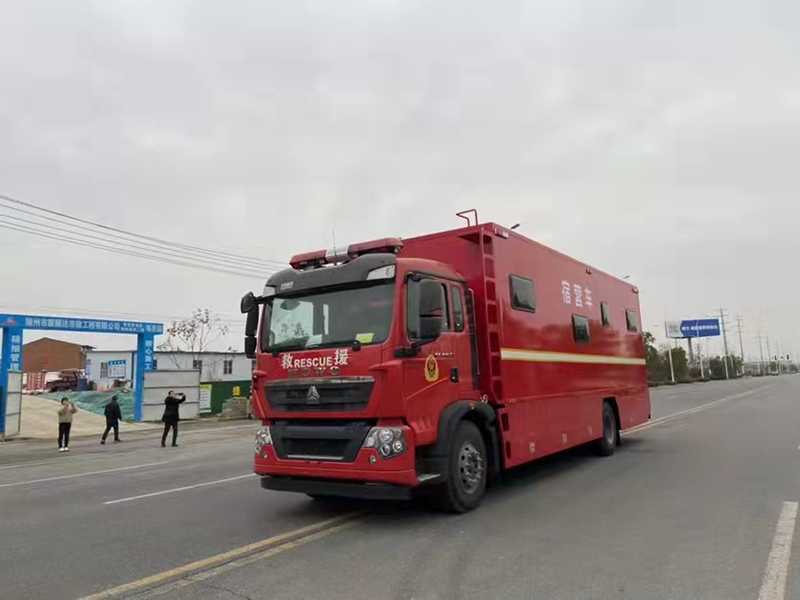

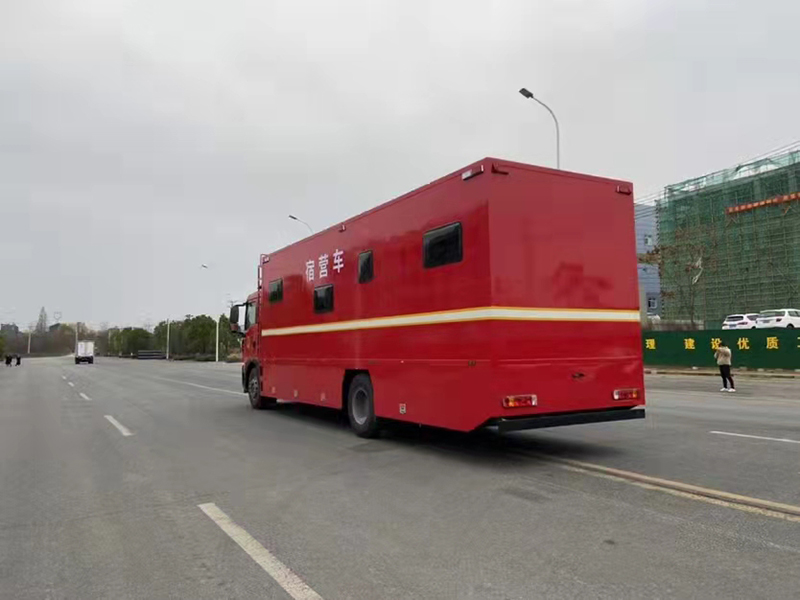

重汽宿營車整車技術參數
宿營車主要由重汽豪沃二類汽車底盤、宿營方艙、宿營**,空氣調節系統、淋浴系統、水路系統、電氣系統等組成。能夠滿足 24 人的住宿。具有舒適的就寢環境及齊全的衛生**。車輛改裝設計:整車改裝設計符合**對汽車設計改裝的相關要求;在保證運載工具行駛安全的前提下,充分利用汽車底盤的有效載荷及底盤尺寸;能滿足車載設備安裝、運行和人員工作、生活需要。整車機動靈活、可靠性高、環境適應性好,性價比高。能夠滿足 24 人的住宿,淋浴、洗漱、閱讀,空間利用率高。 整車性能符合《機動車運行安全技術條件(GB7258-2017)》、《汽車及掛車外部照明和信號裝置的數量、位置和光色(GB4785-84)》、《廂式車通用規范(GJB79A-94)》、 《汽車外廓尺寸限界(GB1589-2016)》、GB 50054-95 《低壓配電設計規范》;整車外廓尺寸、軸荷及質量應符合 GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》 的規定; |
|
技術參數及要求 |
|
名稱 |
宿營車 |
外廓尺寸 |
10370*2550*3980mm |
總質量 |
15800KG |
整備質量 |
15670KG |
發動機額定功率 |
228KW |
**車速 |
95km/h |
軸距:mm |
5600mm |
排放標準 |
國Ⅴ |
乘員人數 |
2 |
底盤型號 |
ZZ5207N4617E1 |
底盤驅動形式 |
4*2 |
輪胎數 |
6+1 |
前懸/后懸 |
1500/3270mm |
防抱死系統 |
有 |
軸荷 |
5600/10200 |
底盤參數
結構 |
采用全封閉駕駛室,全鋼框架焊接,液壓缸傾翻、帶安全鎖止裝置。 |
|
司乘人員數 |
3 |
|
駕駛員位置 |
左置 |
|
底盤配置 |
全鋼結構液壓手動操作,翻轉駕駛室,為高強度安全駕駛室,懸掛優良,可適應惡劣地形環境。駕駛室內部自帶冷暖空調、收音機。車門開啟角度 85℃;車門把手方便戴手套開啟關閉。 |
|
設備 |
除原車設備外,加裝有 100W **報器、****開關及指示燈、頻閃燈開關、7 寸液晶倒車顯示器和倒車?yán)走_(dá)。**報系統嵌入駕駛工作平臺,**、**報一體**,駕駛室預留 GPS 衛星定位系統、計算機、車載集群電臺的電源接口和安裝位置。 |
|
儀表 |
車輛車速表、燃油表,轉速表等。 |
上裝總體布局
總體布置 |

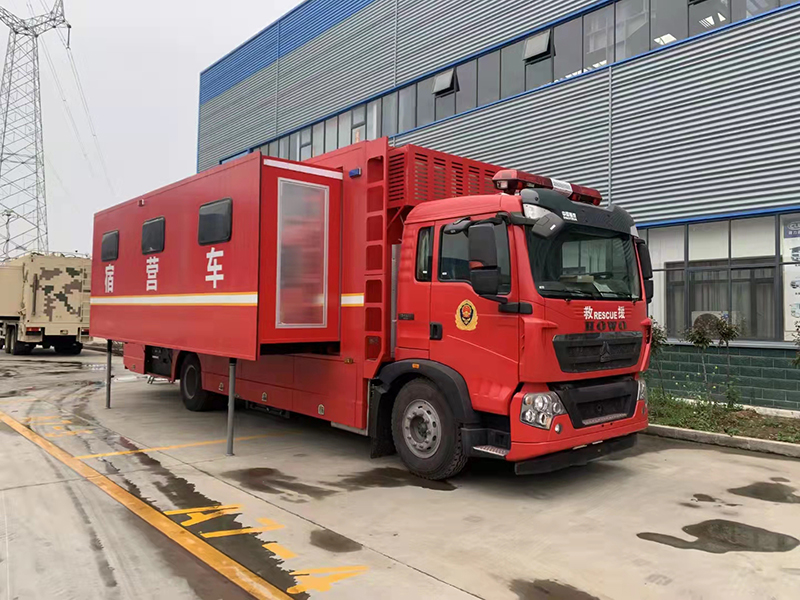

宿營艙主廂體為鋼骨架、內、外蒙皮。外蒙皮為 1.5mm 后鋁板,中 間 45mm 厚阻燃微孔型聚氨脂,內玻璃鋼,箱體兩側擴展式方艙。 |

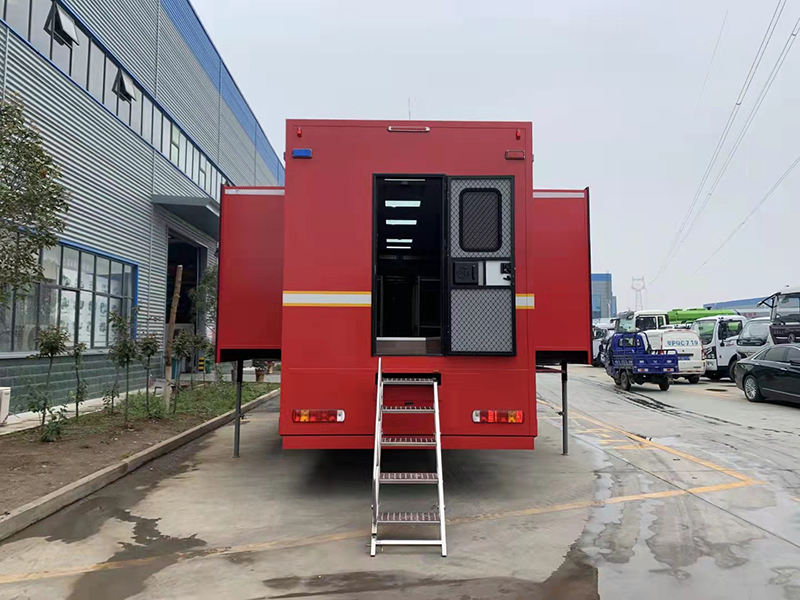

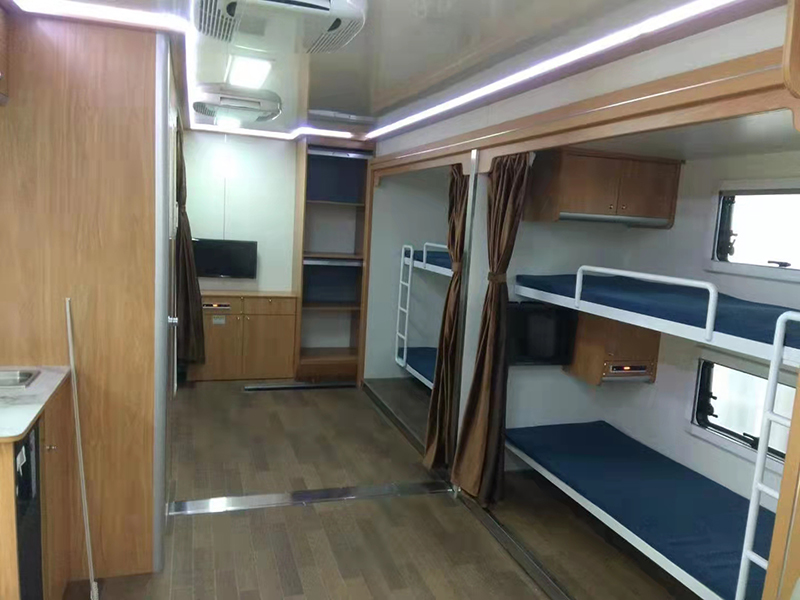

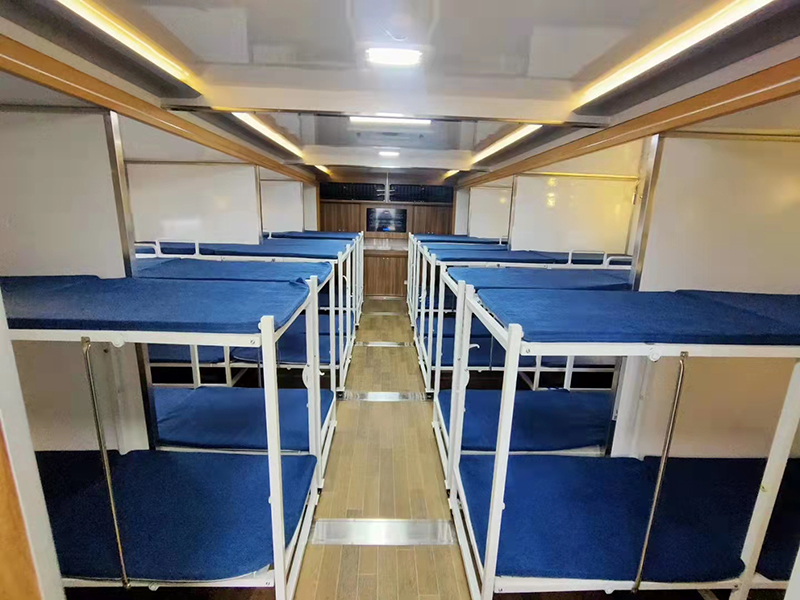

箱體內部設計 24 人上下鋪。,并配備**插座閱讀燈及 USB 插口。衛生間淋浴間,洗漱平臺,鞋柜,箱體側面和尾部各設計一部不銹 鋼上車梯。 |
|
車廂左側配備兩套**艙門,艙門下方均設置一套抽拉梯。 |
|
工藝要求 |
箱體復合板使用外鋁蒙皮內玻璃鋼蒙皮,中間為金屬骨架結構,既 保證了箱體的強度,又減輕了箱體重量。復合板中間填充保溫隔熱材料,既提高箱體整體強度也提高了保溫隔熱效果、防水、防潮。 |
平面圖如下
重汽宿營車 8-12 人-標準配置明細 |
|||||
一、整車參數 |
|||||
1 |
外形尺寸 |
10370*2550*3980 |
|||
2 |
驅動類型 |
4×2 |
|||
3 |
發動機功率 |
228kw(可選裝不同功率發動機) |
|||
4 |
發動機排量 |
9.7L |
|||
5 |
總質量(Kg) |
15800 |
|||
6 |
排放標準 |
GB17691-2005 國 V 排放標準 |
|||
7 |
乘員人數 |
乘員人數 2 人 |
|||
8 |
整備質量(Kg) |
15670 |
|||
9 |
**車速(Km/h) |
110 |
|||
二、底盤 |
|||||
序 號 |
貨物名稱 |
規格型號 |
品牌/ 材質 |
數量 |
單位 |
1 |
重汽豪沃底盤 |
重汽豪沃 4*2 底盤,柴油,國五排放, 重汽發動機 228KW,軸距:5600mm |
重汽 |
1 |
輛 |
2 |
副車架加裝 |
汽車大梁專用,防腐處理 |
自制 |
1 |
套 |
三、廂體 |
1 |
箱體 |
外部采用 1.5mm 鋁平板、內部 2mm 玻 璃鋼板,內部鋼骨架+聚氨酯填充。厚度為 45mm; |
自制 |
1 |
套 |
2 |
后艙門 |
后門帶瞭望窗的房車門 |
自制 |
1 |
個 |
3 |
地板 |
地板革 |
外購 |
1 |
套 |
4 |
宿營床鋪 |

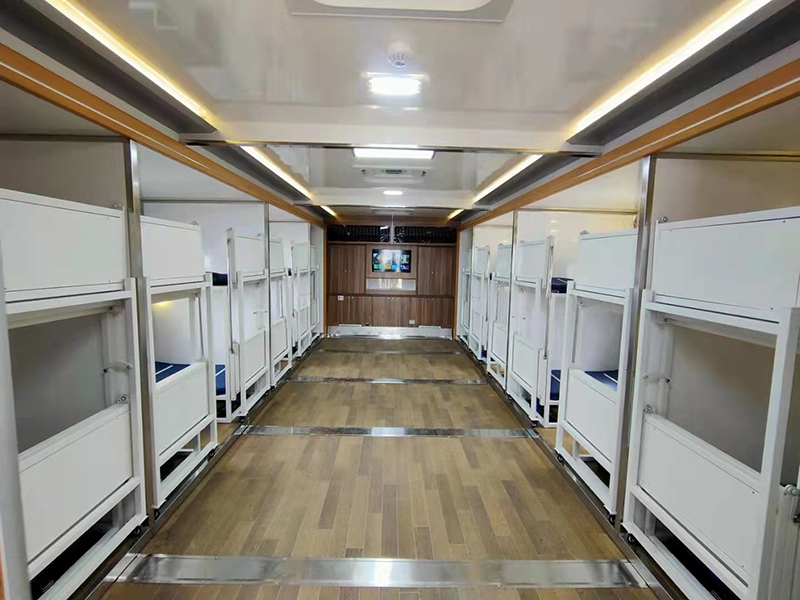

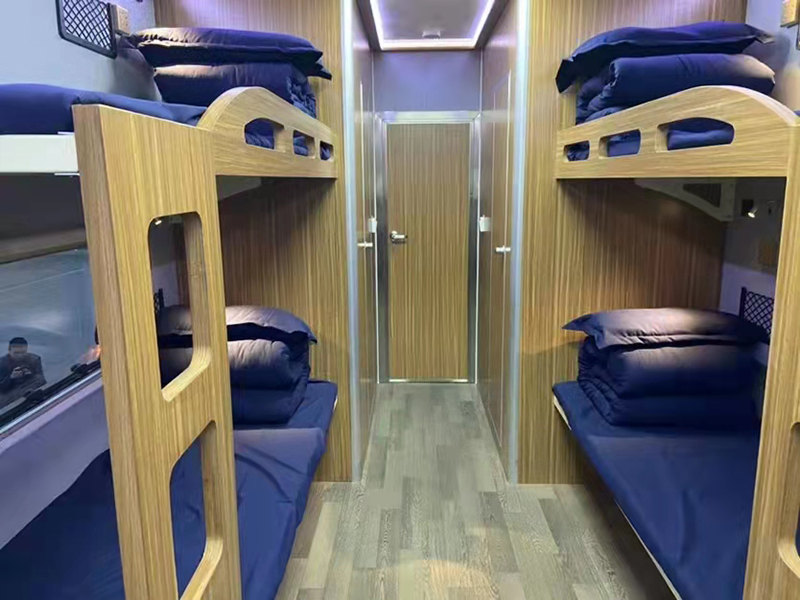

上下鋪形式 1900*650,上下鋪為翻轉 可折疊機構 |
外購 |
6 |
套 |
5 |
窗戶 |
左右?guī)麄?cè)板各設置 3 個,均為房車專 用外推窗,帶窗簾及紗窗 |
外購 |
6 |
套 |
6 |
車前面上吊柜(內為 空調排風口) |
免漆板材質 |
自制 |
1 |
套 |
7 |
車前下儲物柜 |
免漆板材質 |
自制 |
1 |
套 |
四、電氣設備 |
|||||
1 |
發電機 |
額定功率 5KW/汽油 |
外購 |
1 |
臺 |
2 |
電視機 |
42 寸液晶 LED |
外購 |
1 |
個 |
3 |
天窗換氣扇 |
24V,帶逃生裝置 |
外購 |
2 |
個 |
4 |
應急照明燈 |
車廂內前后各一個 |
外購 |
2 |
個 |
5 |
頂燈 |
LED 平板燈 |
外購 |
3 |
個 |
6 |
蓄電池 |
200A |
外購 |
2 |
套 |
7 |
充電逆變一體機 |
2KW |
外購 |
1 |
臺 |
8 |
柔性閱讀燈 |
夜間照明及個人閱讀 |
外購 |
12 |
個 |
9 |
單人床鋪插座 |
個人手機充電 |
外購 |
12 |
個 |
10 |
燃油暖風機 |
加熱功率 5KW( 高 寒 地 區 需 加裝 裝 1 個 7KW) |
外購 |
1 |
個 |
11 |
空調 |
1.5P 壁掛式空調 |
外購 |
2 |
臺 |
12 |
電器**箱 |
**整車電路 |
外購 |
1 |
套 |
13 |
電源保護器 |
電源漏電超載過壓等保護裝置 |
外購 |
1 |
個 |
14 |
電纜線盤 |
50 米(帶電纜盤) |
外購 |
1 |
套 |
15 |
專用水泵 |
220 伏 |
外購 |
1 |
個 |
五、衛浴設備 |
|||||
1 |
衛生間 |
便攜式坐便器 |
自制 |
1 |
套 |
2 |
洗嗽池 |
配備 2 個水龍頭 |
定制 |
1 |
套 |
3 |
凈水箱 |
400L |
定制 |
1 |
個 |
4 |
污水箱 |
200L |
定制 |
1 |
個 |
六、**系統 |
|||||
1 |
水、電**系統 |
**面板 |
|||
七、附件 |
|||||
1 |
一側上車爬梯(帶折 疊欄桿) |
防滑,防碰傷; |
自制 |
1 |
套 |
2 |
副油箱 |
200L |
自制 |
1 |
臺 |
八 、 輔 助 |
||||
1 倒車導航監控系統 |
含攝像頭、**器,7 寸顯示屏; |
外購 |
1 |
臺 |
2干粉滅火器 |
1.5KG 干粉滅火器 |
外購 |
2 |
臺 |
3 煙霧報**器 |
前后各一個 |
外購 |
2 |
個 |
九 、 選 裝 配 置 |
||||
1 衛星天線 |
移動中通天線 |
外購 |
1 |
套 |
2 床上用品 |
枕套,被套,床單 外購 |
外購 |
12 |
套 |
3 暖風機 |
7KW(柴油)DC24V |
外購 |
1 |
臺 |
4 消防**系統 |
駕駛室前長條** 1 個、廂體紅藍燈組 各 2 組; |
外購 |
1 |
1套 |
5 加濕器 |
外購 |
1 |
臺 |
|
6 空氣凈化器 |
外購 |
1 |
臺 |
