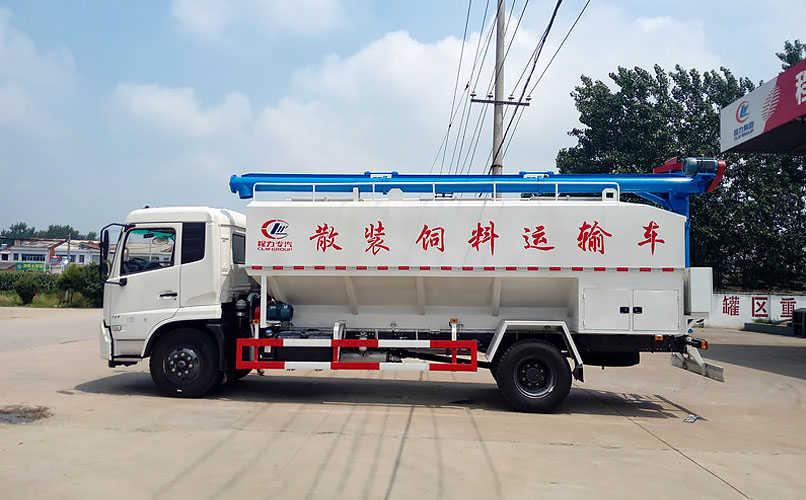

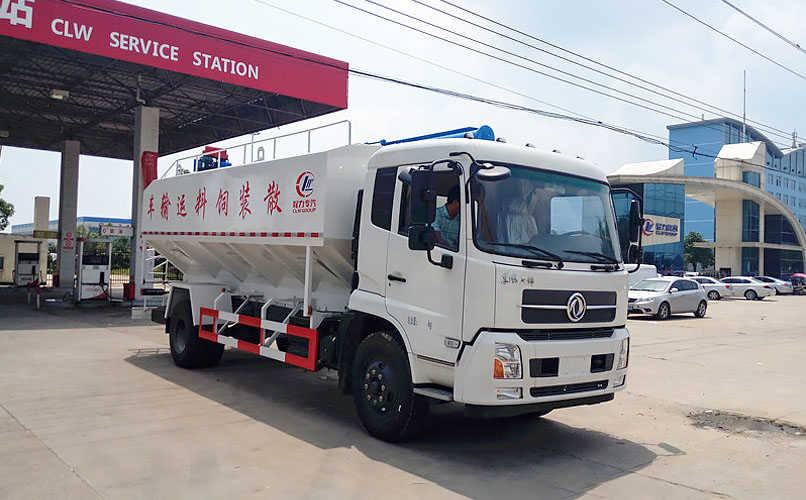

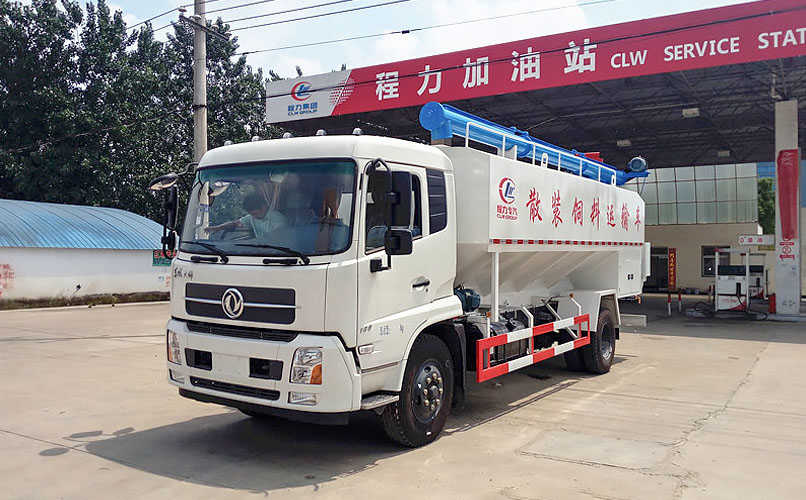

車輛名稱: | 東風天錦散裝飼料運輸車 | 罐體容積: | 20立方米 | ||
整車型號: | CLW5181ZSLD5 | 底盤型號: | DFH1180BX1V | ||
外形尺寸: | 9000*2460*3800(mm) | 總質量: | 18000(kg) | ||
整備質量: | 9270(kg) | 額定質量: | 8535,8600(kg) | ||
軸數: | 2 | 軸距: | 5000mm | ||
前輪距: | 1880,1900 | 后輪距: | 1800,1860,1820 | ||
變速箱: | 8檔變速箱 | **高車速(km/h): | 98 | ||
輪胎數(個): | 6 | 輪胎規格: | 10.00R20鋼絲胎 | ||
排放標準: | GB3847-2005,GB17691-2005國V/有環保/有燃油 | ||||
發動機: | ISB180 50 | 馬力: | 康明斯180馬力 | ||
排量: | 5900ml | 功率: | 132kw |
上裝參數 | |||||
罐體容積: | 20立方米 | 罐體外形尺寸: | 6**×2450×2190 mm | ||
罐體材質: | 罐體采用武鋼專用容積板制作 | 罐體噸位: | 密度:500公斤/立方米 | ||
運輸介質: | 膨化及顆粒飼料、粉料、玉米; | 卸料速度: | ≥510(kg/min) | ||
整車卸料時間: | 25分鐘 | 卸料**大仰角度: | 70度 | ||
水平輸送距離: | 7.2米 | 卸料回轉角度: | 360度 (單邊180度) | ||
垂直輸送距離: | 8.2米 | 罐體隔倉: | 標配分3倉,同時裝3種不同飼料 | ||
可選電動絞龍式(適用于有380V三廂電場所)或液壓絞龍式(適用于無三廂電場所) 生產周期:20個工作日 |
電動絞龍:適用于工廠等場所三相電380V配套設備齊全便捷的地方,卸料速度快性能穩定,經濟實惠,故障率低。合適的車輛也可加裝車載發電機提供380V電源驅動絞龍卸料工作。

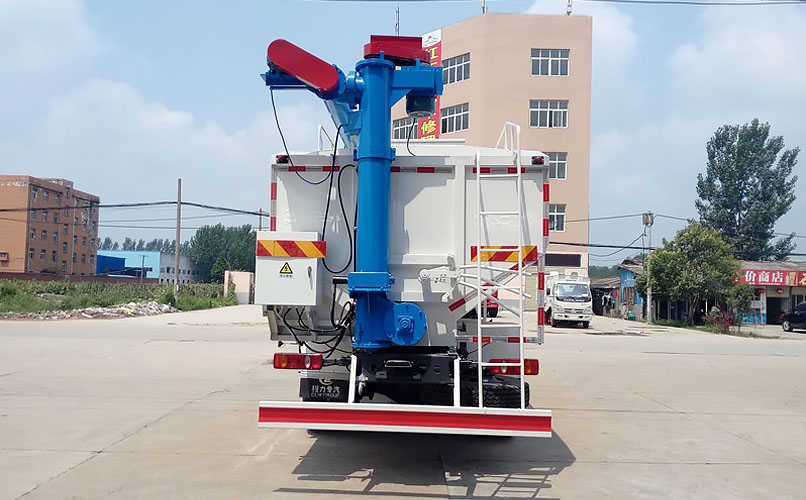

液壓絞龍:液壓式散裝飼料運輸車的飼料罐架設在卡車的底盤上,專用**由罐體總成、輸送系統(罐底水平絞龍、提升絞龍以及出料絞龍組成)、液壓系統(高壓油泵經管路與分配閥連接該閥的三個輸出端分別是轉角液壓馬達、升降油缸以及串聯在一起的水平絞龍、垂直提升絞龍、出料絞龍液壓馬達)、電動系統、氣動分倉機構等組成。在罐體底部設有閘門,在閘門下面裝有水平螺旋輸送器(俗稱水平絞龍),取力器由汽車變速箱輸出動力驅動,再傳動高壓油泵以驅動液壓系統,液壓馬達通過傳動裝置帶動水平螺旋輸送器的葉片軸及葉片旋轉,經活動輸送系統(俗稱出料絞龍)以將飼料輸出。車頂平置的一根活動卸料絞龍可自由回轉和抬升,運輸時,頂部的螺旋管平臥在罐頂;卸料時則抬起,使管端的出料口與畜禽飼養場貯料罐頂部的進料門相接、對準,完成卸料。進口國產化液壓件,容易維修保養,液壓絞龍式:適用于無電力配套場所飼料裝卸運輸。
東風天錦20方飼料車優勢:
垂直輸送高度:≧8.5米(頂部絞龍長度6.8米),水平輸送距離:≧6米。
卸料速度:600-700kg/min(整車飼料在25分鐘內卸完)。殘留率:≦0.2%。
絞龍工藝:采用特種軸承鏈接,高效、穩定、破碎率低。
油漆工藝:防銹抗腐蝕。
卸料方式:可根據用戶實際情況選擇:電動絞龍式(三相電配套場所),或者液壓絞龍式(無三相電場所,直接通過車輛動力來驅動液壓絞龍卸料)。
罐體工藝:頂部3mm厚花紋板,罐體4mm厚高強度碳鋼,罐體兩側高強度密度承重架。
