一、底盤參數:

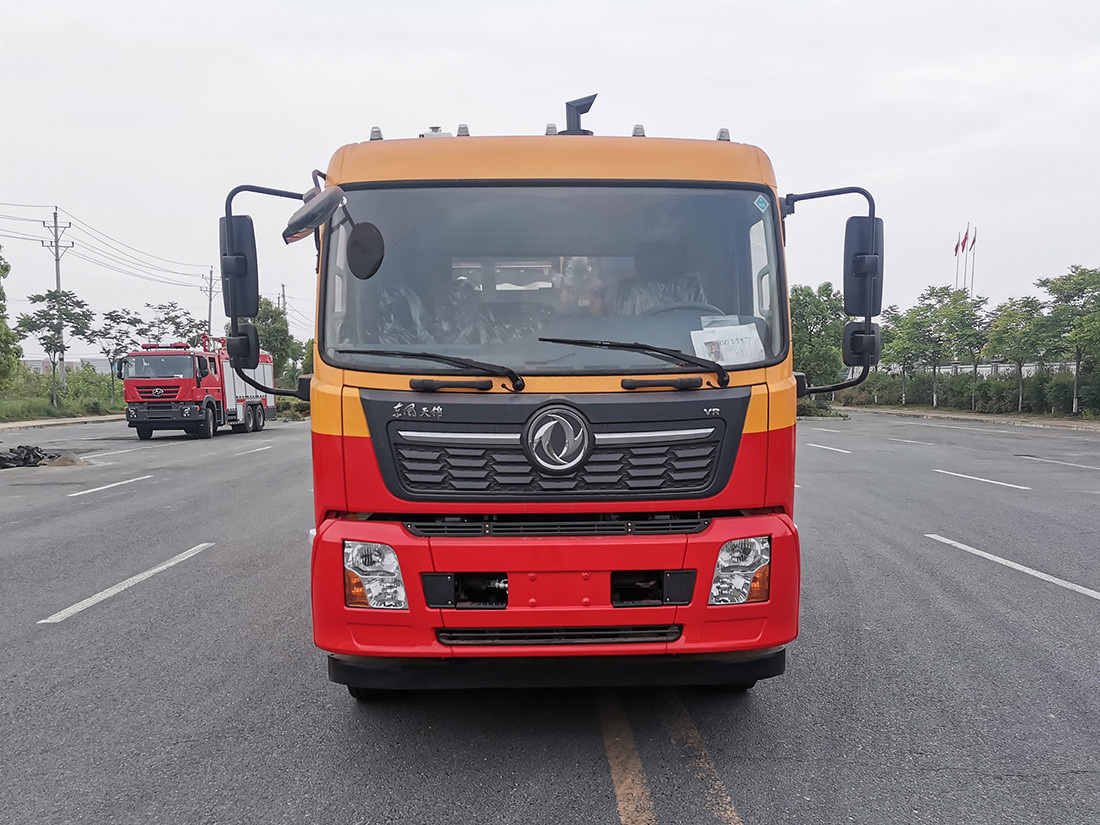

底盤采用康明斯290馬力發動機(選裝龍擎350馬力),軸距4350+1350mm,國六排放標準,帶中冷增壓,原裝ABS防抱死系統,原裝方向助力,原裝冷暖空調,電動門窗,遙控鑰匙,295/80R22.5 18PR,11.00R20 18PR鋼絲胎,氣剎制動,新款內飾。
二、上裝配置

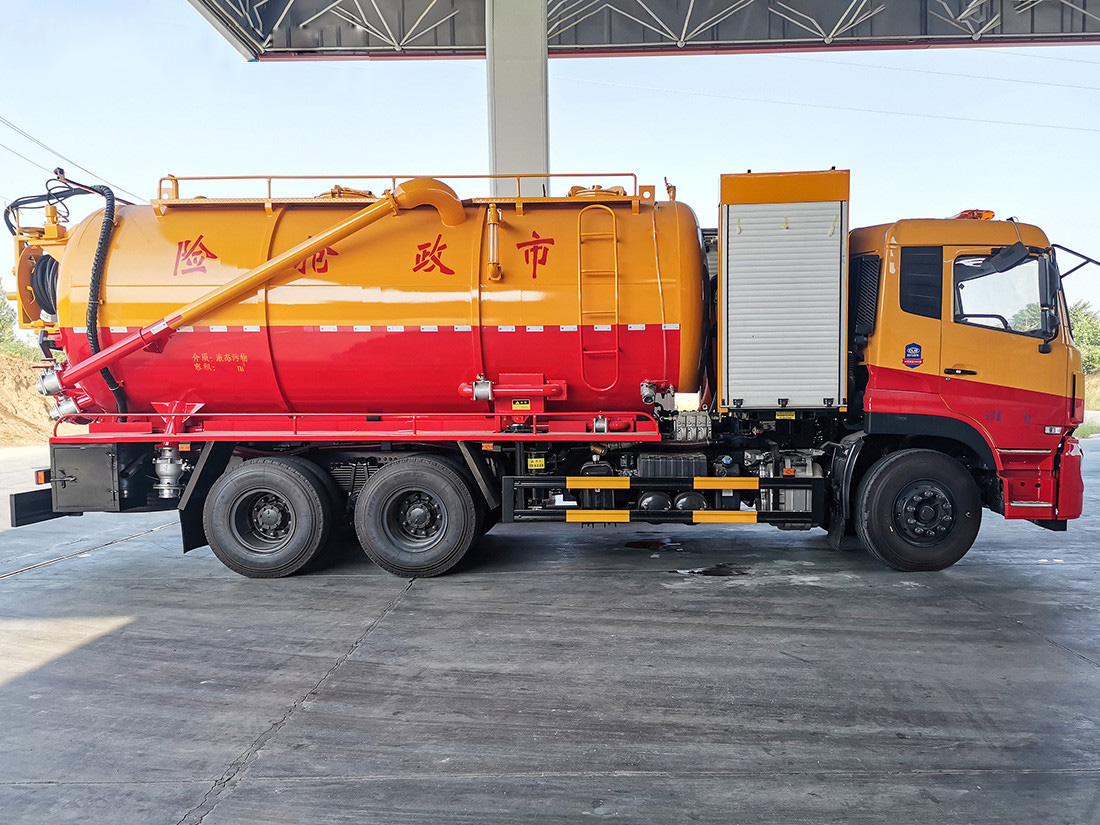

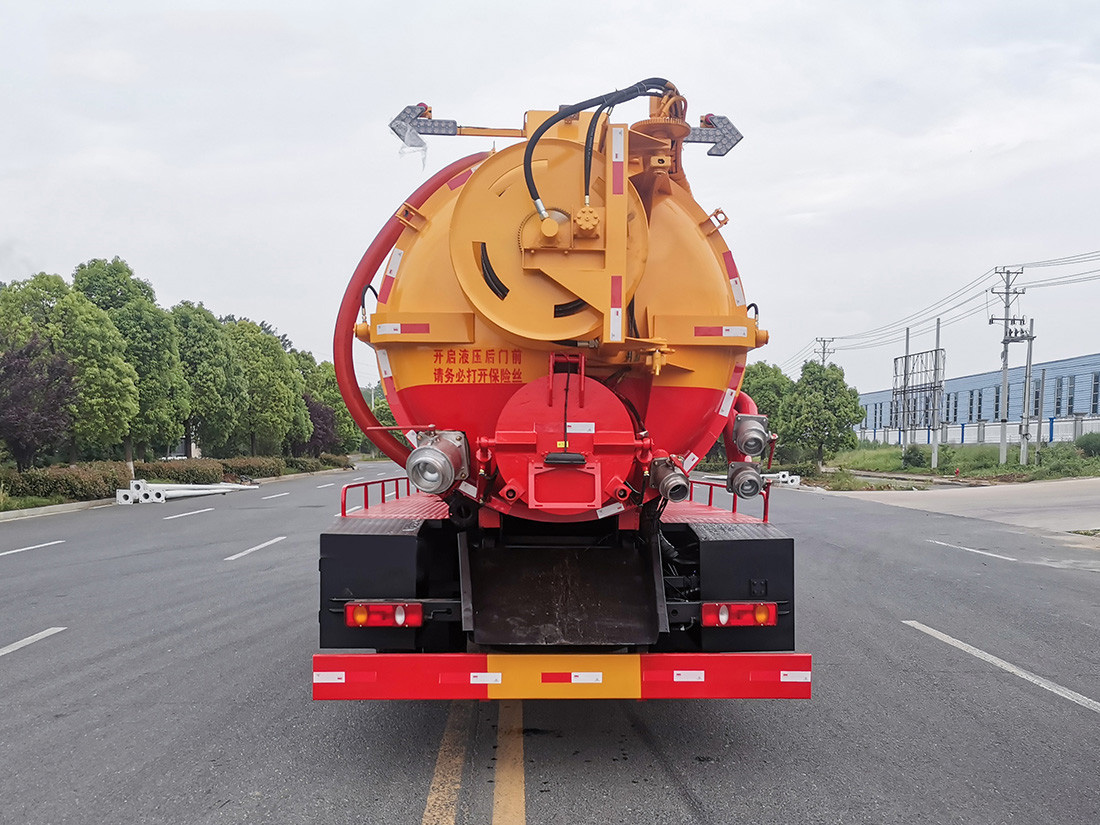

吸污部分:16方污罐,罐體8mmQ235優質碳鋼,配濰柴420副發動機帶淄博SK-42/258水循環泵,罐體內部平鋪1.2米不銹鋼底板,10米吸污管一根,進氣管加過濾網,防溢閥加高,后蓋卡扣鎖緊,前視污量管,后尾部加裝3個100mm的球閥吸污口,600mm排污口液壓開啟,150mm排污球閥,罐體帶舉升功能。
清洗部分:7方水箱,采用8mmQ235優質碳鋼板,水箱兩側消防接口進水,工具箱一個。采用德國品浮高壓泵330升流量,配100米內徑22#高壓管,10個大小不同噴頭一套, 后置式清洗卷盤,帶淋管裝置(用于淋洗高壓管疏通管道過后上面殘留的污物),帶氣吹水功能(用于吹出每次高壓管工作完以后內部殘留的水漬,防止天冷結冰影響下次使用)
該車罐體污罐和清水罐容積可自由分配。
三、隨車附件明細:
1. 汽車底盤說明書一冊,2. 底盤合格證一份,3. 整個合格證一份,4. 使用說明書一份,5. 保修手冊一份,6. 上戶**一份,7. 隨車工具
【主要技術參數】 | |||
產品名稱 | CL5250GQW6CC型清洗吸污車 | 產品號 | AR2Z66W6039 |
總質量(Kg) | 25000 | 罐體容積(m3) | 7.67 |
額定載質量(Kg) | 7370,7305 | 外形尺寸 | 9700,10100×2550×3850,3950 |
整備質量(Kg) | 17500 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2,3 | 載質量利用系數 | |
接近角/離去角(°) | 20/11, 20/10 | 前懸/后懸 | 1480/2520,1500/2500,1480/2920,1500/2900 |
軸數 | 3 | 軸距 | 4350+1350,5350+1350,5700+1350,4600+1350,4800+1350 |
軸荷(Kg) | 7000/18000(二軸組) | **車速(Km/h) | 89 |
其它 | 1、該車主要用于下水道清洗及吸污,主要專用裝置為真空泵和罐體。罐體外形尺寸為(直段長×直徑)(mm):5400×2150,其中罐體前段為清水罐(直段長2400mm);后段為污水罐(直段長3000mm)。兩罐**,且不能同時滿載。清洗功能時用清水罐,吸污功能時用污水罐。清水罐有效容積7.67立方米,介質:水,密度:1000千克/立方米;污水罐有效容積9.58立方米,介質:液態污物,密度:800千克/立方米。罐體具有舉升功能;2、僅采用軸距:4350+1350。外形長/前懸/后懸對應關系為:9700/1480/2520,9700/1500/2500,10100/1480/2920,10100/1500/2900。側/后防護材料均為Q235,側防護螺栓連接,后防護焊接,截面尺寸320mm×50mm,下邊緣離地高500mm。3、隨底盤選裝駕駛室前角擾流板;選裝駕駛室前面罩、前保險杠及前部燈具和后視鏡,選裝駕駛室頂部中間三個裝飾燈,選裝前霧燈,駕駛室側窗選裝樹脂裝飾板。ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司,4460046450/威伯科汽車**系統(**)有限公司。選裝罐體前部安裝水箱,頂部液壓開啟后蓋,罐體后部不帶卷盤結構,罐體后蓋不開啟結構,上走道結構樣式.后部箭頭燈為選裝件。選裝罐體前部不帶卷簾門。 |
【底盤技術參數】 | |||
底盤型號 | DFH1250D4 | 底盤名稱 | 載貨汽車底盤(二類) |
**名稱 | 東風牌 | 生產企業 | 東風商用車有限公司 |
外形尺寸 | 9270,9355,10270,10355,10705,9650,9605, | 輪胎數 | 10 |
接近角/離去角(°) | 20/13,20/12,20/28 | 輪胎規格 | 295/80R22.5 18PR,11.00R20 18PR |
鋼板彈簧片數 | 3/10,3/4,9/10 | 前輪距 | 2010,2040,2070 |
燃料種類 | 柴油 | 后輪距 | 1860/1860,1880/1880 |
排放標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
D6.7NS6B290 DDi75E350-60 DDi75E300-60 | 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 | 6700 7500 7500 | 213 257 220 |
